Плиты железобетонные ленточных фундаментов (ГОСТ 13580-85)

Стандарт распространяется на железобетонные плиты из тяжелого бетона для ленточных фундаментов зданий и сооружений…..

Плиты железобетонные ленточных фундаментов (ГОСТ 13580-85)

СОДЕРЖАНИЕ

Стандарт распространяется на железобетонные плиты из тяжелого бетона для ленточных фундаментов зданий и сооружений.
Плиты предназначены для применения: в сухих и водонасыщенных грунтах; при расчетной температуре наружного воздуха (средней температуре воздуха наиболее холодной пятидневки района строительства согласно СНиП 2.01.01-82) до минус 40 °С включительно; в зданиях и сооружениях с расчетной сейсмичностью до 9 баллов включительно; в грунтах и грунтовых водах с неагрессивной степенью воздействия на железобетонные конструкции.
Допускается применять плиты при расчетной температуре наружного воздуха ниже минус 40 °С, а также в грунтах и грунтовых водах с агрессивной степенью воздействия на железобетонные конструкции при соблюдении дополнительных требований, установленных проектной документацией на конкретное здание или сооружение (согласно требованиям СНиП 2.03.01-84, СНиП 2.03.11-85) и указанных в заказе на изготовление плит.
Форма и размеры плит, а также их показатели материалоемкости должны соответствовать указанным на черт. 4 и в табл. 5.

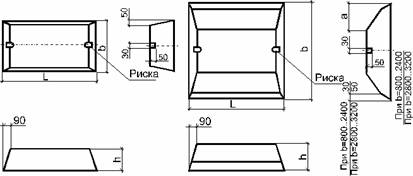

Черт.4 .  Плиты шириной 600 мм                Плиты шириной 800-3200 мм

Таблица 5

Примечания:
1. Расход стали указан для плит без монтажных петель. В случае установки в плитах монтажных петель или закладных изделий и выпусков арматуры расход стали на плиту, указанный в табл. 5, следует соответственно изменить.
2. Масса приведена для плит из тяжелого бетона средней плотности 2500 кг/м3.

Плиты подразделяют на четыре группы по несущей способности при загружении их равномерной погонной нагрузкой от стены до оси ленточного фундамента. Плиты каждой группы характеризуют наибольшей допускаемой величиной давления на основание под подошвой фундамента, указанной в табл. 6, в зависимости от толщины  опирающихся на плиты стен.

Таблица 6

Примечания:
1. Расчетное давление на основание под подошвой фундамента определяют делением расчетной вертикальной равномерной погонной нагрузки (при коэффициенте надежности по нагрузке n = 1) на ширину плиты.
2. Несущая способность плит по прочности определена при расчетной нагрузке с коэффициентом надежности по нагрузке n = 1,15. При фактическом коэффициенте надежности по нагрузке nф > 1,15 значения давления на основание, указанные в табл. 2, следует умножать на коэффициент, равный 1,5/nф
3. Несущая способность плит по прочности определена при коэффициенте надежности по назначению, равном 0,95 для II класса ответственности зданий и сооружений. Для плит зданий и сооружений I и III классов ответственности значения давлений, указанных в табл. 2, следует умножать соответственно на коэффициенты 0,95 и 1,05.

В плитах допускается предусматривать закладные изделия и выпуски арматуры в соответствии с проектной документацией конкретного здания или сооружения.
Плиты следует обозначать марками в соответствии  с требованиями ГОСТ 23009-78.
Марка плиты состоит из буквенно-цифровых групп, разделенных дефисами.
Первая группа содержит обозначение наименования конструкции (ФЛ), ее ширину и длину в дециметрах (значение длины округляют до целого числа).
Во второй группе указывают группу плиты по несущей способности.
Для плит, эксплуатируемых в условиях воздействия агрессивной среды, в третью группы марки включают показатель проницаемости бетона, обозначаемый прописной буквой: Н — нормальной проницаемости, П — пониженной проницаемости, О — особо низкой проницаемости.
В третью группу, в случае необходимости, включают также дополнительные конструктивные характеристики (наличие закладных изделий и выпусков арматуры), обозначаемые в марке арабскими цифрами или строчными буквами.
Пример условного обозначения (марки) плиты шириной 1600 мм, длиной 2380 мм, второй группы по несущей способности, на среднее давление на основание 0,25 МПа (2,5 кгс/см2), при толщине стены 160 мм:
ФЛ16.24-2
То же, плиты шириной 1000 мм, длиной 1180 мм, третьей группы по несущей способности, на среднее давление на основание 0,45 МПа (4,5 кгс/см2), при толщине стены 300 мм, из бетона пониженной проницаемости:
ФЛ10.12-3-П
Плиты следует изготовлять из тяжелого бетона (средней плотности более 2200 до 2500 кг/м3 включительно) класса по прочности  на  сжатие, указанного в табл. 7.

Таблица 7
