Перемычки железобетонные для зданий с кирпичными стенами (ГОСТ 948-84)

СОДЕРЖАНИЕ

Стандарт распространяется на железобетонные перемычки, изготовляемые из тяжелого бетона и предназначенные для перекрытия проемов в кирпичных стенах зданий различного назначения.
Допускается применение перемычек для перекрытия проемов в стенах из искусственных и природных камней.
Перемычки, предназначенные для эксплуатации в условиях воздействия агрессивной среды, а также в зданиях с расчетной сейсмичностью 7 баллов и более, должны удовлетворять дополнительным требованиям, установленным проектной документацией здания в соответствии с требованиями СНиП II‑28‑73 и СНиП II-7-81 и указанным в заказе на изготовление перемычек.
Перемычки подразделяют на следующие типы:
ПБ — брусковые, шириной до 250 мм включительно (черт. 5);
ПП — плитные, шириной более 250 мм (черт. 6);
ПГ — Балочные, с четвертью для опирания или примыкания плит перекрытий (черт. 7);
ПФ — фасадные, выходящие на фасад здания и предназначенные для перекрытия проемов с четвертями при толщине выступающей части кладки в  проеме 250 мм и более (черт. 8).
Форма, размеры и показатели материалоемкости перемычек для стен из кирпича толщиной 65 мм должны соответствовать:
типа ПБ — указанным на черт. 5 и в табл. 9
»   ПП —    »          »          6 и в табл. 10;
»   ПГ —    »          »          7 и в табл. 11;
»   ПФ —   »          »          8 и в табл. 12.
Форма, размеры и показатели материалоемкости перемычек для стен из кирпича толщиной 88 мм должны соответствовать:
типа ПБ — указанным на черт. 5 и в табл. 13;
»   ПП —    »          »          6 и в табл. 14;
»   ПП —    »          »          7 и в табл. 15;
Перемычки типов ПБ и ПП допускается изготовлять с технологическим уклоном боковых и торцевых граней. В этом случае размеры нижней грани перемычки могут быть меньше соответствующих размеров верхней грани: длина — до 20 мм, ширина — до 8 мм (черт. 5 и 6).
Марки бетона по морозостойкости перемычек назначают в зависимости от значений расчетных зимних температур наружного воздуха в районе строительства согласно указаниям табл. 8.

Таблица 8

Из перемычек типов ПБ и ПП, предусмотренных в двух вариантах армирования (с напрягаемой и ненапрягаемой продольной арматурой), следует применять преимущественно предварительно напряженные.
Перемычки изготовляют со строповочными отверстиями диаметром 30 мм, предусмотренными для подъема и монтажа перемычек с применением специальных захватных устройств, или с монтажными петлями.
В случаях, предусмотренных проектной документацией здания с расчетной сейсмичностью 7 баллов и более, перемычки  могут иметь выпуски арматуры и закладные изделия.

Черт. 5. Перемычка типа ПБ

Черт. 6. Перемычка типа ПП

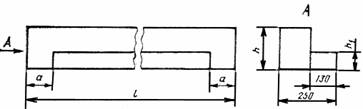

Черт. 7. Перемычка типа ПГ

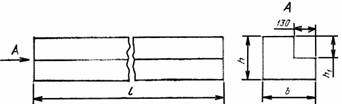

Черт. 8. Перемычка типа ПФ

Таблица 9

Примечания к таблицам
1. В случае применения в качестве напрягаемой продольной арматуры арматурной стали класса A-V вместо Ат-V или А-IV вместо Aт-IVС в марке предварительно напряженных перемычек следует заменить обозначение арматурной стали соответственно AтV на AV или AтIVС на AIV.
2. Расчетная нагрузка на перемычку приведена с учетом собственного веса перемычки.
3. Расход стали на предварительно напряженную перемычку приведен для условной длины стержней напрягаемой арматуры, равной длине перемычки. Этот расход стали следует уточнить с учетом действительной длины напрягаемой арматуры, принимаемой в зависимости от способа натяжения арматуры и конструкции захватных устройств.
4. В случае установки в перемычках выпусков арматуры и закладных изделий, не предусмотренных в типовой проектной документации серии 1.038.1-1, расход стали на перемычку следует соответственно изменить.
5. Масса перемычек приведена для тяжелого бетона средней плотности 2500 кг/м3.

Перемычки обозначают марками в соответствии с требованиями ГОСТ 23009-78.
Марка перемычки состоит из буквенно-цифровых групп, разделенных дефисами.
Первая группа содержит арабскую цифру, обозначающую порядковый номер поперечного сечения перемычки, обозначение типа перемычки и ее длину в дециметрах (значение которой округляют до целого числа).
Во второй группе приводят значение расчетной нагрузки на перемычку в кН/м (округленно до целого числа) и класс напрягаемой арматуры (для предварительно напряженных перемычек).
В третьей группе, при необходимости, указывают:
— наличие в перемычках монтажных петель, выпусков арматуры и закладных изделий, обозначаемое строчными буквами (например, буквой «а» — наличие в брусковых перемычках анкерных выпусков для крепления балконных плит; буквой «п» — наличие в брусковых перемычках монтажных петель);
— дополнительные характеристики, обеспечивающие долговечность перемычек в условиях эксплуатации. Например, для перемычек зданий с расчетной сейсмичностью 7 баллов и выше — стойкость к сейсмическим воздействиям, обозначаемую прописной буквой С; для перемычек, применяемых в условиях воздействия агрессивных сред, — характеристики степени плотности бетона (П — повышенной плотности, О — особоплотный).
Пример условного обозначения (марки) перемычки типа ПБ длиной 2460 мм, поперечного сечения № 5 (по табл. 9), под расчетную нагрузку 37,27 кН/м, с монтажными петлями:
5ПБ25-37-n
Перемычки следует изготовлять из тяжелого бетона (средней плотности более 2200 до 2500 кг/м3 включительно) классов или марок по прочности на сжатие, указанных в проектной документации на эти перемычки.
