Блоки бетонные для стен подвалов (ГОСТ 13579-78)
БЛОКИ БЕТОННЫЕ ДЛЯ СТЕН ПОДВАЛОВ (ГОСТ 13579-78)
Стандарт распространяется на блоки, изготовляемые из тяжелого бетона, а также легкого бетона и плотного силикатного бетона средней плотности (в высушенном до постоянной массы состоянии) не менее 1800 кг/м3 и предназначаемые для стен подвалов и технических подпольев зданий.
Сплошные блоки допускается применять для фундаментов.
Блоки подразделяются на три типа:
ФБС ѕ сплошные;
ФБВ ѕ сплошные с вырезом для укладки перемычек и пропуска коммуникаций под потолками подвалов и технических подпольев;
ФБП ѕ пустотные (с открытыми вниз пустотами).
Форма и размеры блоков должны соответствовать указанным на черт. 1-3 и в табл.
Таблица 1
|
Тип блока |
Основные размеры блока, мм |
||
|
Длина l |
Ширина b |
Высота h |
|
|
ФБС |
2380 |
300; |
580 |
|
1180 |
400; |
||
|
400; |
280 |
||
|
880 |
300; |
580 |
|
|
ФБВ |
400; |
||
|
ФБП |
2380 |
400; |
580 |
Черт. 1. Блоки типа ФБС

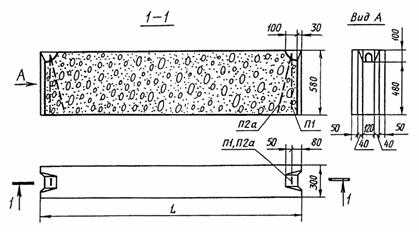

А. Блоки шириной 300 мм

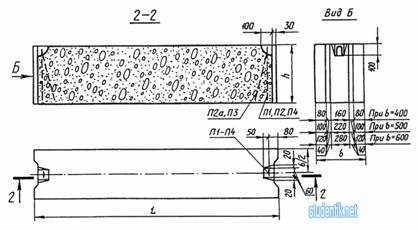

Б. Блоки шириной 400, 500 и 600 мм
|

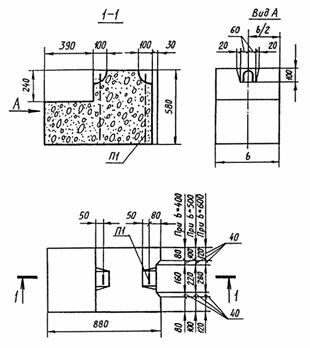

Черт. 2. Блоки типа ФБВ
|

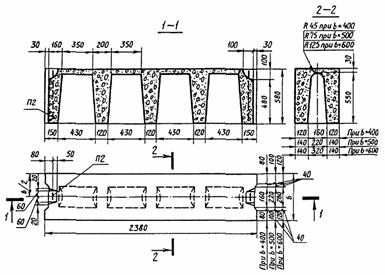

Черт. 3. Блоки типа ФБП  |

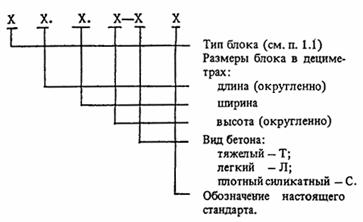

Структура условного обозначения (марок) блоков следующая:
Пример условного обозначения блока типа ФБС, длиной 2380 мм, шириной 400 мм и высотой 580 мм, из тяжелого бетона:
ФБС24.4.6-Т ГОСТ 13579-78
То же, типа ФБВ, длиной 880 мм, шириной 400 мм и высотой 580 мм, из бетона на пористых заполнителях (легкого бетона):
ФБВ9.4.6-Л ГОСТ 13579-78
То же, типа ФБП, длиной 2380 мм, шириной 500 мм и высотой 580 мм, из плотного силикатного бетона:
ФБП24.5.6 -С ГОСТ 13579-78
Марки и характеристики блоков из тяжелого бетона приведены в табл. 2, из легкого бетона — в табл. 3, из плотного силикатного бетона — в табл. 4.
При соответствующем обосновании допускается применение блоков из бетонов с классами по прочности на сжатие, отличающимися от указанных в табл. 2-4. При этом во всех случаях класс бетона по прочности на сжатие должен приниматься не более В15 и не менее:
В3,5 ѕ для блоков из тяжелого бетона и легкого бетона;
В12,5 ѕ для блоков из плотного силикатного бетона.
Примечание. В условное обозначение блоков из бетонов с классами по прочности на сжатие, отличающимися от указанных в табл. 2-4, должен вводиться соответствующий цифровой индекс перед буквой, характеризующей вид бетона.
Таблица 2
|
Марка блока |
Класс бетона |
Расход материалов |
Масса блока |
|
|
Бетон, м3 |
Сталь, кг |
|||
|
ФБС24.3.6-Т |
B7,5 |
0,406 |
1,46 |
0,97 |
|
ФБС24.5.6-Т |
0,679 |
2,36 |
1,63 |
|
|
ФБС12.4.6-Т |
0,265 |
1,46 |
0,64 |
|
|
ФБС12.4.3-Т |
0,127 |
0,74 |
0,31 |
|
|
ФБС9.3.6-Т |
0,146 |
0,76 |
0,35 |
|
|
ФБС9.6.6-Т |
0,293 |
1,46 |
0,70 |
|
|
ФБB9.4.6-Т |
0,161 |
0,76 |
0,39 |
|
|
ФБП24.4.6-Т |
В12,5 |
0,439 |
1,46 |
1,05 |
|
Примечание. Масса блоков приведена для тяжелого бетона средней плотности 2400 кг/м3. |
||||
Таблица 3
|
Марка блока |
Класс бетона |
Расход материалов |
Масса блока |
|
|
Бетон, м3 |
Сталь, кг |
|||
|
ФБС24.3.6-Л |
В7,5 |
0,406 |
1,46 |
0,73 |
|
ФБС24.6.6-Л |
0,815 |
2,36 |
1,47 |
|
|
ФБС12.4.6-Л |
0,265 |
0,76 |
0,48 |
|
|
ФБС12.5.6-Л |
0,331 |
1,46 |
0,60 |
|
|
ФБС12.4.3-Л |
0,127 |
0,74 |
0,23 |
|
|
ФБС9.3.6-Л |
0,146 |
0,76 |
0,26 |
|
|
ФБЛ24.4.6-Л |
В12,5 |
0,439 |
1,46 |
0,79 |
|
Примечание. Масса блоков приведена для блоков из легкого бетона средней плотности 1800 кг/м |
||||
Таблица 4
|
Марка блока |
Класс бетона |
Расход материалов |
Масса блока |
|
|
Бетон, м3 |
Сталь, кг |
|||
|
ФБС24.3.6-С |
В15 |
0,406 |
1,46 |
0,81 |
|
ФБС24.6.6-С |
0,815 |
2,36 |
1,63 |
|
|
ФБС12.4.6-С |
0,265 |
0,76 |
0,53 |
|
|
ФБС12.5.6-С |
0,331 |
1,46 |
0,66 |
|
|
ФБС12.4.3-С |
0,127 |
0,74 |
0,25 |
|
Окончание табл. 4
|
Марка блока |
Класс бетона |
Расход материалов |
Масса блока |
|
|
Бетон, м3 |
Сталь, кг |
|||
|
ФБС9.3.6-С |
В15 |
0,146 |
0,76 |
0,29 |
|
ФБП24.4.6-С |
0,439 |
1,46 |
0,88 |
|
|
Примечание. Масса блоков приведена для блоков из плотного силикатного бетона средней плотности 2000 кг/м3 |
||||
