Горный компас используется для ориентирования на местности для глазомерной съемки, для замера элементов залегания слоев и трещин.
Горный компас имеет следующие особенности: он спроектирован с прямоугольным основанием, что позволяет визировать (направлять на определенный объект), основной лимб компаса, разгрудуирован против часовой стрелки, что позволяет определить непосредственно азимут направления по северному концу стрелки. Цена деления лимба 1 градус. Компас снабжен отвесом и шкалой для замера вертикальных углов (эксиметром). Цена деления шкалы 2 градуса. Горный компас состоит из магнитной стрелки и большого (круглого) лимба, необходимых для замера азимутов, а также из клинометра и полулимба для замера угла падения слоя. Горный компас монтируется на прямоугольной пластинке имеющей длину 9-11 см и ширину 7-8 см, в середине пластинки прикреплен лимб, разделенный на 360. Градуировка лимба произведена против часовой стрелки.

Демидовский песчаный карьер расположен на левом склоне долины реки Бежки (правый приток Упы) к северо-востоку от г. Тулы. На карьере производится добыча песка, который используется для нужд ОАО \»Дорстрой\».
Производительность карьера составляет до 200 м3 в сутки. Пески сравнительно мелкозернистые и использование их вызвало дополнительный перерасход.

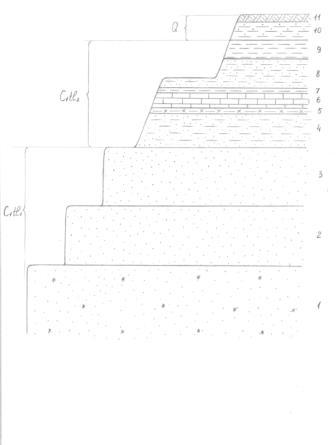

На карьере разрабатывается нижнетульская песчаная толща нижнего карбона. Добыча производится одним уступом экскаватором типа ЭКГ, транспортировка осуществляется грузовыми машинами.
В нижнем добычном уступе на высоту 4-5 м в осажаных бортах заметно выступает ожелезненые и местами сцементированые до песчаника мелкозернистые пески. В песках наблюдается нечеткая слоистость.
Во втором добычном уступе, высота которого состовляет 7-8 м виден песок светло-серый, почти белый, мелко и тонкозернистый, местами наблюдается ожелезнение, на отдельных участках даже значительная степень ожелезнения и выделяются отдельные глыбы железного песчаника.
В верхнем добычном уступе, высота которого 6-7 м виден светло-серый почти белый, мелко и тонкозернистый песок, в котором наблюдается довольно крупная горизонтальная слоистость 0,2-0,6 м. В горизонтальных сериях местами отмечается довольно ясная косая слоистость (наклон 20°- 30°), характеризует осадки русловых потоков (речных или дельтовых), а направление слоев показывает направление потоков.
Выше продуктивной толщи во вскрытых уступах залегает песок мелкозернистый глинистый слойный.
Известняк серый органогенно-детритовый с характерной неровной плитчатой отдельностью с многочисленными отпечатками раковин.
6. Глина серая с синеватым оттенком, аллевритовая, во влажном состояний пластичная, а в сухом каменистая.
Песок желтый и буровато-желтый, тонкозернистый слюдистый, глинистый е извилистой слоистостью. Местами песок ожелезнен и превращен в железный песчаник, в котором видна вертикальная трещиноватость.
В верхнем скрытом подуступе под осыпью отмечается слой светло — серой каменистой глины.
9. Выше залегает буровато-желтый песок.
10. Суглинок бурый неоднородный неравномернопесчаный.
На карьере производится рекультивация путем планирования на уровне бровки 1-го добычного уступа. На восстановленной территории растут деревья, а часть под огородами.

К югу от поселка Скуратово отличается особо выразительно холмистый рельеф местности. Эта территория относится к Тульскому тектоническому поднятию, в пределах которого наблюдается повышенное залегание слоев на фоне их пологого наклона к северу. Примерно в 2 км к югу от Скуратово вблизи территории бывшего п/л \»Факел\» и д. Левинская на пологом склоне водораздела на опушке леса находится карстовое озеро поперечником до 100м.

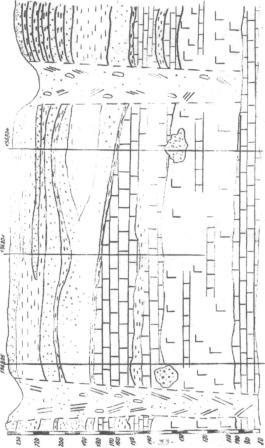

Карстовый провал образовался в сентябре 1981 года. Поперечник его первоначально имел эллипсовидную форму с осями 75×55 м и видимая глубина провала более 70м. На дне провала была разжиженная масса грунта. При обрушении бортов были слышны всплески воды. В бортах провала были видны следующие породы:
четвертичный суглинок;
глины тульский горизонт;
пески нижнего карбона;
глины с пластами угля — бобриковский горизонт;
известняки упинского горизонта.
В первые дни после образования провала происходило интенсивное обрушение бортов. Он заметно расширился. Затем постепенно произошло заливание и на его месте образовалось озеро.
Установлено, что образование провала связано с карстовым процессом в толще гипса, который залегает здесь на глубине около 100м.
В последующие годы на прилегающей территории были проведены специальные исследования. По буровым скважинам на прилегающих участках в толще гипса были обнаружены практически полые интервалы свидетельствующие о наличии карста в этой толще.
Карстовое озеро аналогичного типа отличается у д. Левинская и в пологой ложбине на противоположной стороне от дороги.
Карстовые нарушения имеют большое распространение. Они могут оказать отрицательное влияние на условие строительства и особенно вредно влияют на ведение горных работ.
В экологическом отношении закарстованные территории опасны возможностью загрязнения с поверхности водоносных горизонтов нечистотами которые выбрасываются в провальные понижения.
