Рождественский карьер относится к Хомяковскому карьероуправлению, которое включает в себя также Байдиковский, Пореченский и Хомяковский карьеры. Рождественский каменный карьер расположен примерно в 10 км северней г. Тулы на склоне водораздела и левом склоне долины реки Волоть. На карьере производится разработка известняков для производства строительного щебня.
Продуктивная толща представлена известняками нижнего карбона мощностью до 30-40 м. Толщи известняков относятся к окскому надгоризонту и включают алексинский, Михайловский и веневский горизонты. Верхняя часть известняков относится к тарусскому горизонту серпуховского яруса.
Разработка известняков производилась буровзрывным способом тремя добычными уступами по 10-12 м каждый. Дробление известняков производилось на дробильно-сортировочной фабрике. Щебень марки 300-500 поставлялся в основном в Москву. Производительность карьера достигала 500-600 тыс. Куб метров щебня в год. Выход камня составлял 60%, вскрытая толща в основном представлена четвертичными отложениями мощностью до 10-15 м, в составе которых основное значение имеет ледниковые отложения.
Сейчас карьер не функционирует.

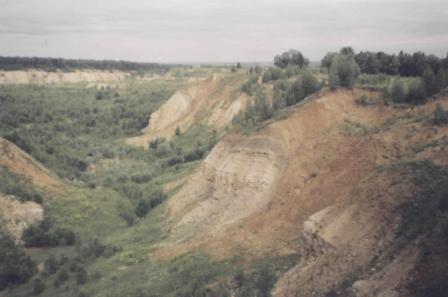

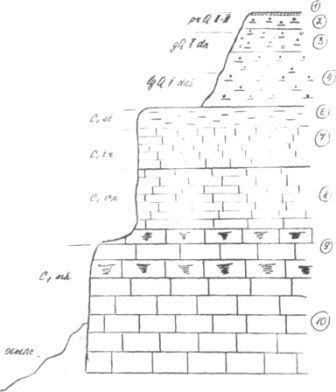

На юго-восточной части карьера в нарушенном оползнями борту вскрыты следующие отложения: 1-дерновые слой мощностью 0,2 м; 2-суглинок бурый, пылеватый, с вертикальной трещиноватостью, с редкими обломками кремня и многочисленными корнями растений (покровный суглинок). Мощность 1,5 м; 3-суглинок — бурый неоднородный довольно плотный, с многочисленными угловатыми обломками кремня. Этот суглинок представляет собой моренные (ледниковые) отложения. Мощность до 4-5 м; 4- суглинок желтовато и зеленовато-серый, иловатый, легко разрушающийся на открытой поверхности. По этому слою происходит образование оползней, которым покрыт весь борт карьера. Наблюдаются отдельные четкие оползневые блоки. Суглинок представляет озерно-ледниковые отложения, мощностью до 5-6 м; 5-в наименее обрушенной части бортов карьера ниже четвертичных отложений в карстовой зоне отмечаются зеленовато-желтые и буровато-красные пески верейского горизонта среднего карбона; 6-в стороне этого нарушения в нормальном залегании над продуктивной толщей отмечается слой темно-серой глины мощностью около 2 м. Эти глины представляют собой останец стешенского горизонта нижнего карбона; 7- ниже глин по бортам четко выделяется пачка известняков с очень ценной слоеностью. Слои мощностью от 10 до 20 см различаются по крепости. В известняках отличаются глинистые прослои. Мощность этой пачки 3-4 м и она соответствует тарусскому горизонту нижнего карбона; 8-известняк более крепкий и с более толстой слоистостью, с четко выраженной вертикальной трещиноватостью. Видимая мощность толщи до 6 м, ниже осыпь 4-5 м. Эта часть продуктивной толщи относится к веневскому горизонту окской толщи; 9-в следующем добычном уступе у самой кромки четко выделяются два слоя мощностью по 0,6-0,8 м серого микрозернистого известняка со следами корней растений. Эти слои характерны для верхней части Михайловского горизонта.
На юго-западном фланге карьера, где производилась завершающая стадия отработки известняков вскрытый уступ сильно нарушен оползнями. В свежих стенках срыва и в обрушенном состоянии виден красновато-бурый суглинок из-под которого проступает зеленовато-желтый суглинок. В ледниковых отложениях наряду с многочисленными отмечаются угловатые обломки кремня, галька известняка, кварца.
Во втором добычном уступе карьера отмечается много крупных глыб известняка, размер которых превышает 1,5-2 м. В крупных глыбах преобладает известняк массивный, коричневато-серый, фораминифоровый. На границы толстых слоев отмечаются слоевые швы или тонкие прослои до 10-15 см более рыхлого известняка. В этом втором добычном уступе на его середине по высоте выделяются те же два слоя темно-серого резойдного известняка Михайловского горизонта. Отличается сильной каверзностью, сильная трещиноватость и крупные полости зополненые песком. Это горизонт представляющий собой основные очаги карстовых нарушений. Карстовые нарушения отмечены здесь в верхнем добычном уступе где крупные глыбы известняка залегают в нарушенном состоянии. По стенкам трещин наблюдается сильное ожелезнение. В глыбах известняка встречаются корочки мелкокристаллического кальция (СаСОз). В отдельных глыбах известняка наблюдаются крупные раковины сиганто-продуктусов и скелеты кораллов. В одной из глыб отмечен отпечаток корневища. Вертикальная трещиноватость известняка имеет определенную ориентировку. С направлением трещин связаны многие начальные формы карстовых нарушений.
В зонах карстовых нарушений отмечаются остатки стешенских глин. Поверхность над карстовыми зонами не имеет следов нарушения. Однако в окрестностях карьера встречаются и современные карстовые провалы. На карьере выполнены частичная рекультивация пластов, выполалеивание восточного борта карьера. Во внутренней части карьера проводилась рекультивация вскрытых пород.
На поверхности юго-западного борта карьера в лесу обнаружена большая ложбина глубиной около 10 м. С правого края и у центра обнаружены воронки, глубиной более 10 м и диаметром 20 м. В центре отмечено два понора.
