Металлические конструкции, включая сварку. Курсовой проект №2 «Стропильная ферма промышленного здания»

Кафедра «ССМиК»
Металлические конструкции, включая сварку
Курсовой проект №2
«Стропильная ферма промышленного здания»

Содержание
1. Исходные данные
2. Выбор схемы решетки фермы и конструкции кровли
3. Разработка схемы связей
4. Сбор нагрузок
5. Определение расчетных усилий в стержнях фермы
6. Подбор сечений стержней фермы
7. Расчет сварных швов, прикрепляющих раскосы и стойки к поясам фермы
8. Расчет и конструирование узлов фермы
Список использованной литературы

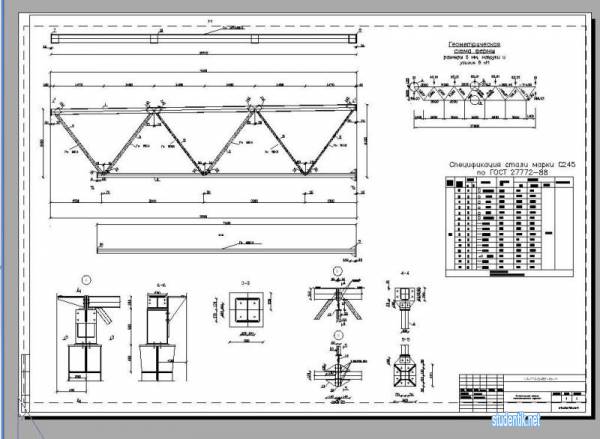

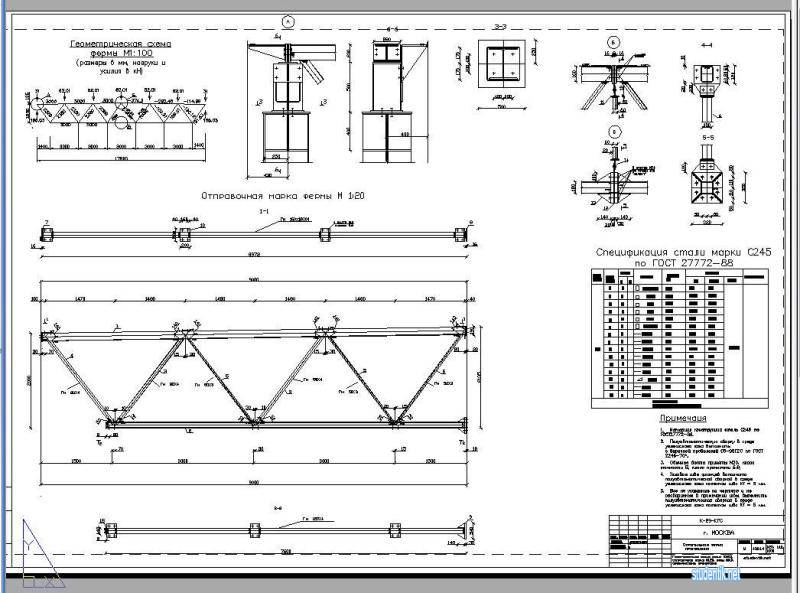

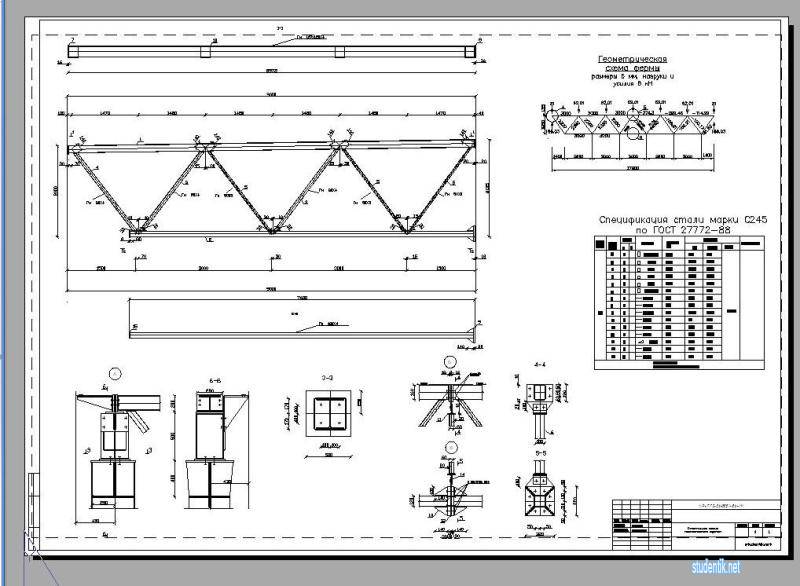

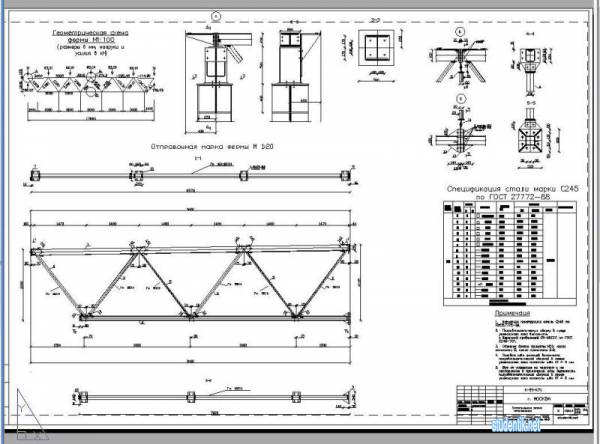

В работу входят черчеж и пояснительная записка

1. Исходные данные.
Необходимо запроектировать стропильную ферму одноэтажного промыш-ленного здания пролетом 18 м, шагом ферм 6 м.
Очертание решетки фермы типа «Молодечно». Уклон поясов 1.5%. Длина панели фермы 3 м. Все сечения элементов фермы выполнены из гнуто замкнутого сварного профиля. Материал конструкции – все элементы фермы выполнены из стали С 245. Так как ферма имеет пролет 18 м, то она разделена на две отправочные марки, которые являются одинаковыми и взаимозаменяемыми. Тип кровли – теплая, снеговой район – III, г. Москва.

2. Выбор схемы решетки фермы и конструкции кровли.

Ферму проектируем высотой по наружным граням поясов – 2000 мм.

Рис. 1. Геометрическая схема фермы.
Принимаем конструкцию несущих элементов кровли – стальной профнастил по прогонам. Т.к. кровля теплая, то основные составляющие слоев кровли следующие (сверху — вниз): гравий втопленный в битум, 4 слоя рубероида (гидроизоляционный ковер), цементная стяжка 20 мм, утеплитель – пенопласт 100 мм, пароизоляция – 1 слой рубероида, профнастил (t = 8 мм), прогоны.

3. Разработка схемы связей.
Связи служат для придания покрытию и зданию в целом пространственной жесткости, а так же для обеспечения устойчивости отдельных стержней ферм. Горизонтальные по верхним поясам ферм обеспечивают устойчивость работы верхнего пояса при работе его из плоскости. Они расположены в поперечном направлении в крайних (торцевых) пролетах здания. Главное назначение связей состоит в том, чтобы обеспечить пространственную работу каркаса при действие значительных местных горизонтальных нагрузок. Вертикальные связи между фермами обеспечивают устойчивость ферм во время монтажа, а в смонтированных конструкциях покрытия они обеспечивают общую жесткость блока состоящего из двух стропильных ферм и поперечных связей по верхним поясам. Вертикальные связи расположены посередине пролета фермы.
Схема связей по верхнему и нижнему поясу фермы приведена на рис. 2 и 3.
Рис. 2. Схема связей покрытия.
А) горизонтальные по верхним поясам ферм.
Б) вертикальные между фермами.
1 – фермы, 2 – распорки; 3 – горизонтальные связи; 4 – вертикальные связи; 5 – колонны………
