Курсовой по архитектуре: Односекционный 9-ти этажный 54 квартирный дом

Кафедра \»Архитектура гражданских и промышленных зданий и сооружений\»
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
К КУРСОВОМУ ПРОЕКТУ № 1
Тема: Односекционный 9-ти этажный 54 квартирный дом
+ чертежи в авто-каде

СОДЕРЖАНИЕ
Введение 3
1. Генеральный план 4
2. Объемно-планировочные решения зданий 5
3. Конструктивные решения зданий 6
4. Спецификации 17
5. Отделка здания 18
Литература 19

Введение
Капитальное строительство имеет большое значение в решении экономических и социальных задач в России. От реализации программ по капитальному строительству зависит успех дальнейшего расширения производственных мощностей и улучшения жилищно-бытовых условий населения.
Несмотря на то, что в стране экономический кризис, строительство все же ведется. Темпы его небольшие, но при соответствующих инвестициях жильем обеспечиваются некоторые слои населе-ния.
Главной задачей государства и местных органов власти является снижение стоимости одного квадратного метра жилья, без изменения качественных характеристик. При решении главных эконо-мических задач в стране вполне возможно решение задач по строительству жилья для широких слоев населения.

1. Генеральный план
1.1. Описание генерального плана
Под строительство здания выделен участок размером 50х30 м.
Благоустройство участка после окончания строительства включает вертикальную планировку, искусственное покрытие площадок и проездов, сооружение малых архитектурных форм и озелене-ние.
Размеры земельного участка приняты из расчета 32 м2/чел.
На генплане расположены: проектируемое здание, существующие здания, площадки для от-дыха взрослых, игровые площадки для детей дошкольного и младшего школьного возраста, площад-ки для сушки белья, чистки ковров, мусоросборники, стоянка для автомобилей.
Здания расположены по периметру. Дворовой проезд шириной 3,5 м — кольцевой с выездом на улицы. Профиль проездов состоит из проезжей части и одностороннего тротуара шириной 1,5 м. Ширина проезжей части улицы 5,5 м, тротуара – 3 м.
Площадка отдыха для взрослых имеет покрытие из тротуарной плитки. На площадке установ-лены столы со скамьями и теннисный стол.
Детские площадки размещены в поле видимости окон прилегающих домов.
Покрытие у площадок улучшенное грунтовое. На площадках установлены качели, качалки, горка, песочницы, навес и грибок, скамьи.
Площадки для чистки ковров и сушки вещей оборудованы металлическими рамами, а для сушки белья – стойками с крючками для веревок и установлены скамьи.
Переносные мусоросборники установлены на специальных площадках у выездов.
Проезды и тротуары имеют асфальтовое покрытие.
По всей территории жилой застройки произведено озеленение, состоящее из деревьев лист-венных и хвойных пород, кустарников рядовой и групповой посадки, цветников и газонов.
Основные помещения проектируемого здания ориентированы на северо-восток и юго-восток. Такая ориентация принята с учетом инсоляции и проветривания. Для данного района (г. Тихорецк) преобладающим является восточный ветер.
Рельеф участка спокойный с уклоном к северо-востоку. Сток воды устраивается в сторону ливневой канализации.
Геологические исследования показали, что на участке залегает гумус 0,2 м и глина.
Грунтовые воды залегают на глубине 2 м от уровня земли.

1.2. ТЭП генплана
1. Площадь участка — 11211 м2
2. Площадь застройки — 478,81 м2
3. Площадь площадок — 667 м2
4. Площадь озеленения — 5329,68 м2
5. Площадь дорог с твердым покрытием — 3647 м2
6. Коэффициент застройки — 13,98%
7. Коэффициент озеленения — 47,54%
8. Коэффициент использованной территории — 100%

и т.д………..

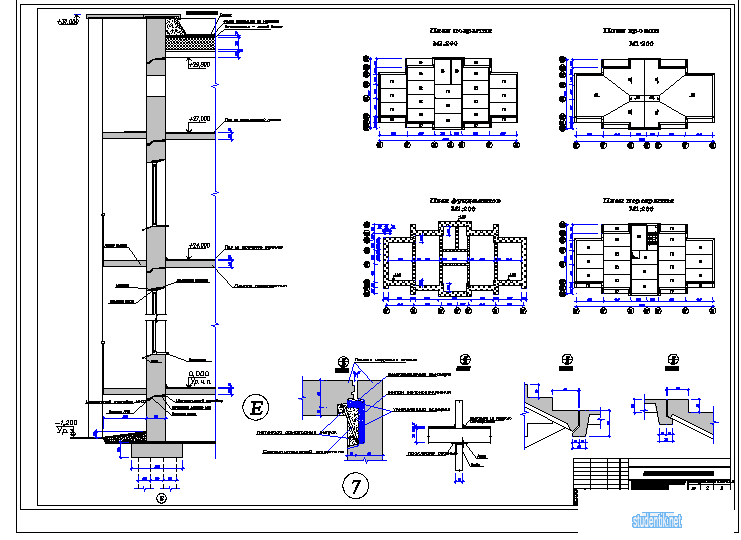

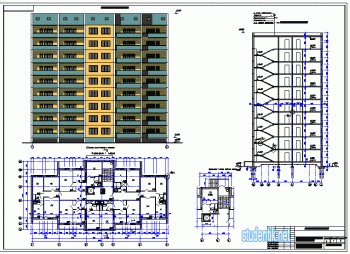

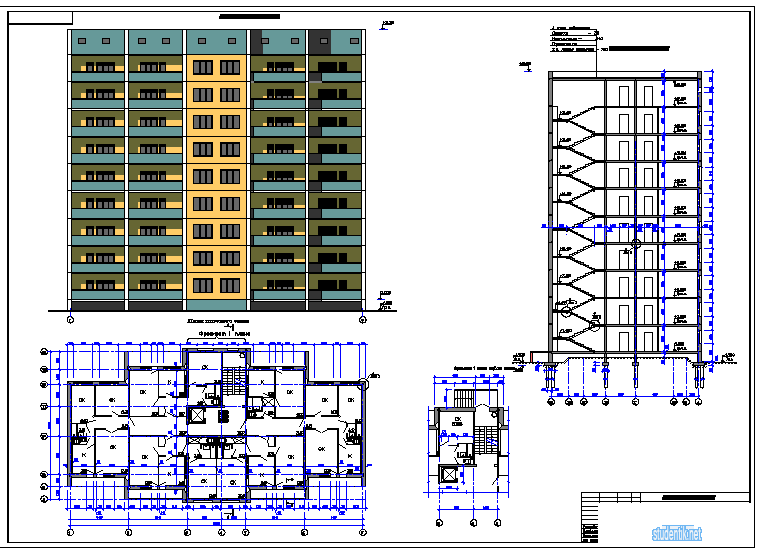

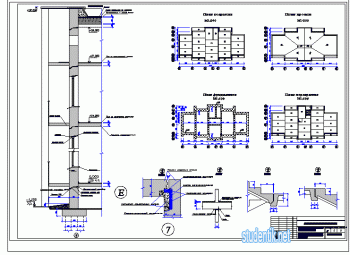

Чертежи в автокаде
