Пояснительная записка к курсовому проекту Металлические конструкции, включая сварку. «Стропильная ферма»

Кафедра «Строительство, строительные материалы и конструкции»
«Стропильная ферма»
Пояснительная записка к курсовому проекту по дисциплине
«Металлические конструкции, включая сварку»

Содержание
1. Исходные даннные……………………………………………………………….3
2. Сбор нагрузок на ферму…………………………………………………………3
3. Определение расчётных усилий в стержнях фермы…………………..…..4
4. Разработка системы связей…………………………………………………….6
5. Подбор сечений стержней ермы……….……………………………………14
6. Расчёт узлов фермы.…………………………………………………………..15
Список использованной литературы.

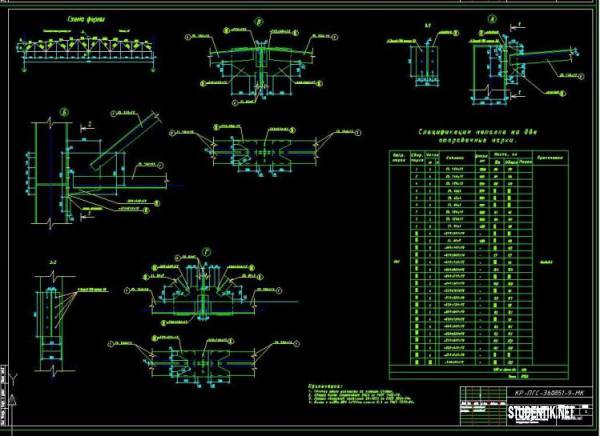

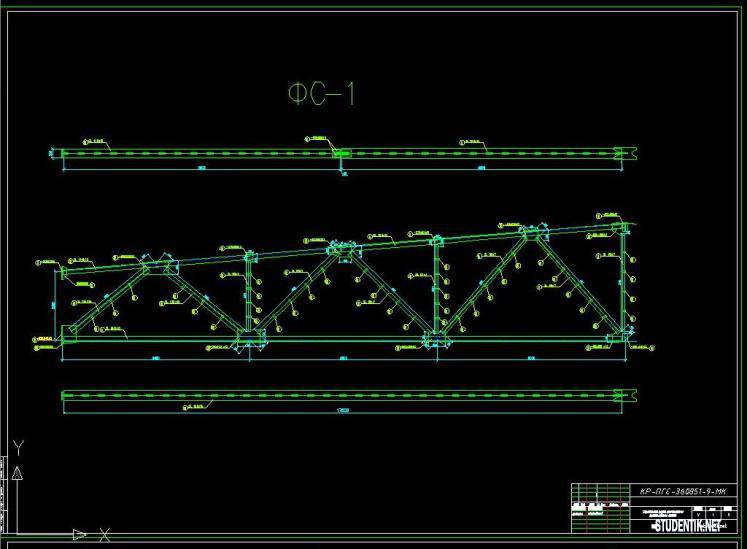

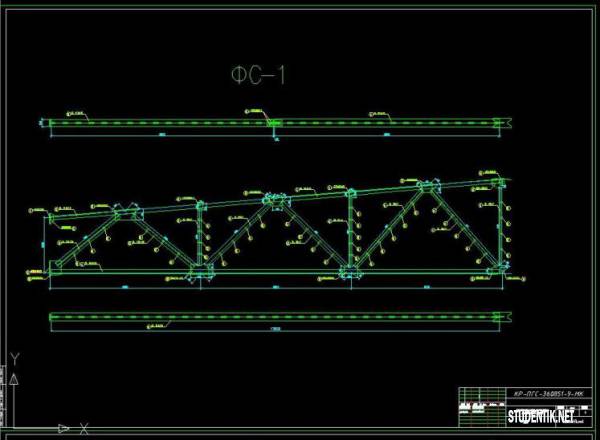

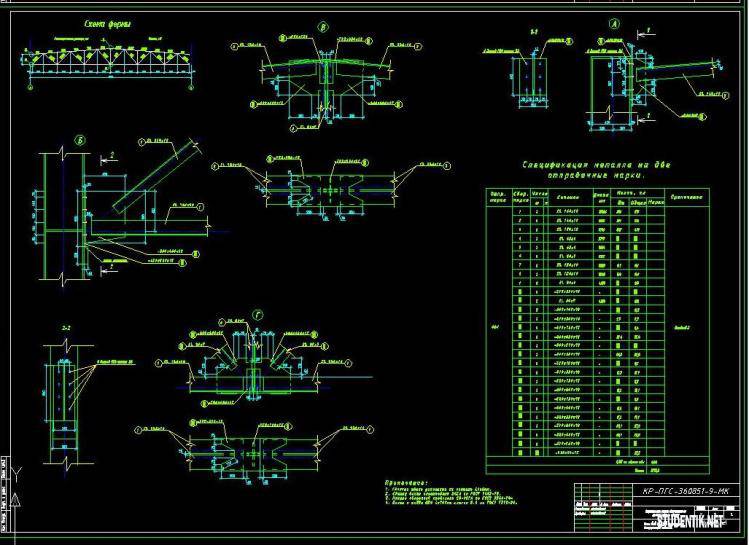

пояснит записка + два черчежа

Исходные данные.
Требуется запроектировать стропильную ферму промышленного здания пролётом 36 м, при шаге колонн 12 м и длине здания 84 м, из стали Вст3пс6-2. Тип решётки треугольная с дополнительными стойками, тип сечения решётки, поясов — парный равнополочный уголок, тип кровли – панели типа «сэндвич».*

Рис. 1. Геометрическая схема фермы.
*
2. Сбор нагрузок на ферму.
Величины расчётных нагрузок на 1 м2 (горизонтальной проекции) площади покрытия от собственного веса конструкции сводятся в таблицу №1.
Таблица 1.
Составляющие нагрузки Нормативная нагрузка,
Коэффициент надёжности по нагрузке,
Расчётная нагрузка,
*
Панель типа «сэндвич» 0,65 1,05 0,683
Вес прогонной фермы 0.15 1.05 0.158
Собственный вес фермы и связей 0,4 1,05 0,42
Снег — — 0,8
Всего:*
qРАСЧ=2.061кН/м2

* — уравнения и рисунки
